Anslut CTEK Chargestorm Connected 2 till Gnister

En steg-för-steg guide för att ansluta din CTEK Chargestorm Connected 2 till Gnister, så att Gnister kan styra elbilsladdningen.

Innan du börjar

Du har gått igenom förutsättningarna under Elbilsladdning → Innan du börjar.
En dator med USB-kabel för laddboxens mini-USB-port. Porten sitter inne i laddboxen, så laddboxen behöver öppnas. Använder du Windows behöver du först installera CTEK:s CCU-drivrutiner; på Mac och Linux behövs inga drivrutiner.

Anslut laddboxen till Gnister

Öppna laddboxen och anslut datorn till mini-USB-porten på kontrollerkortet, enligt CTEK:s manual. Är du osäker, låt en elektriker göra det.
Öppna http://192.168.7.2/ i webbläsaren och logga in (standard är användarnamn ccu och lösenord ccu).
Gå till Configuration och slå på "Advanced settings".

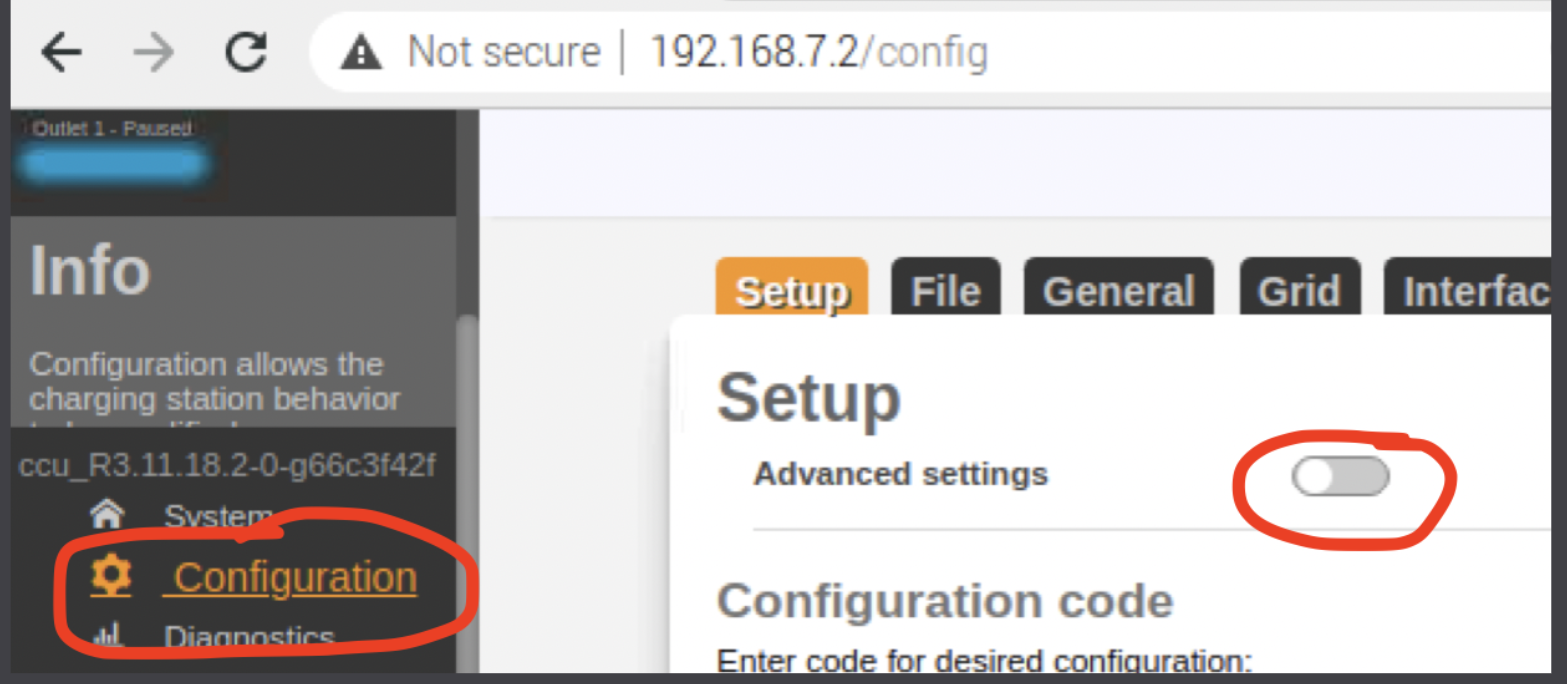

Setup-fliken med Advanced settings-omkopplaren markerad — Bild 1

Gå nu till fliken "Backend".

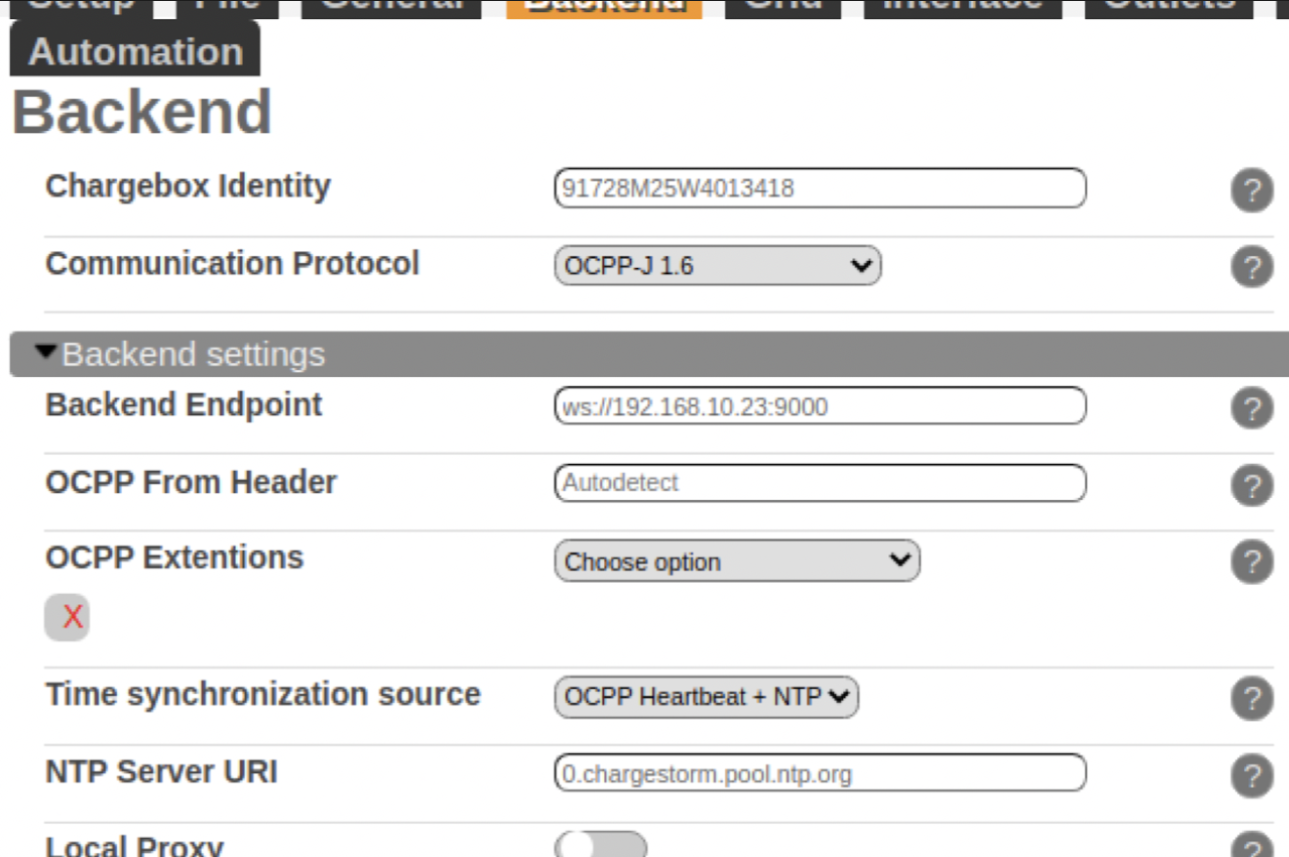

Backend-fliken med Communication Protocol och Backend Endpoint — Bild 2

Säkerställ att "Communication Protocol" står på "OCPP-J 1.6".
Under "Backend settings" → "Backend Endpoint" fyller du i följande (utan citattecken):
ws://<gnister-ip>:9000
Byt ut <gnister-ip> mot Gnisters IP-adress, t.ex. ws://192.168.0.100:9000. Hoppa över namnet i slutet av adressen som Gnister visar (t.ex. /evse1): CTEK lägger själv till sin "Chargebox Identity", som du låter vara som den är. Den blir laddboxens namn i Gnister (se Elbilsladdning).
Har laddboxen NanoGrid aktiverat behöver det stängas av, eftersom Gnister tar över säkringsskyddet. Gå till fliken "Grid" och sätt "NanoGrid™ Load Balancing" till "None".
Tryck på "Spara" längst ned på sidan.

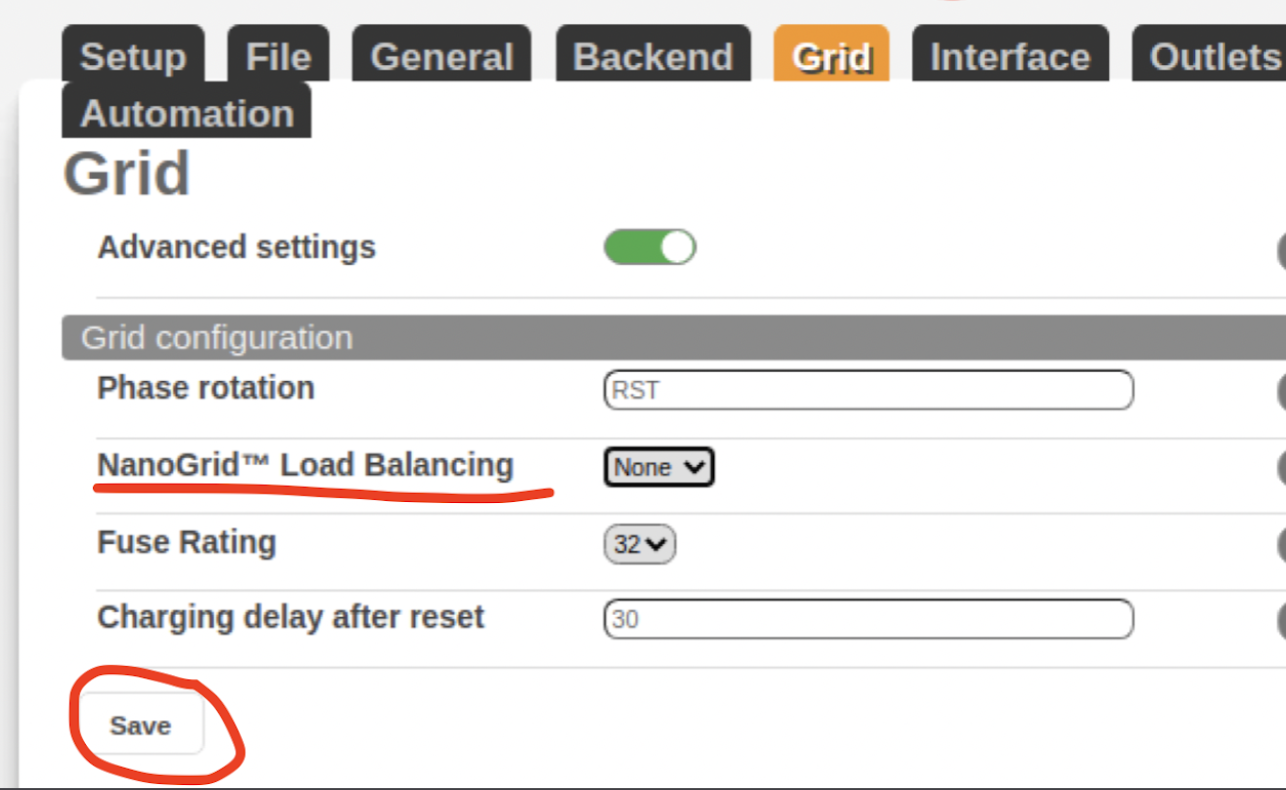

Grid-fliken med NanoGrid Load Balancing satt till None och Save-knappen markerad — Bild 3

På frågan "Do you want to reset now?" väljer du "Reset". Nu startar laddboxen om och ansluter sig till Gnister.

Kontrollera anslutningen

Inom någon minut dyker laddboxen upp i Gnister under elbilsladdning (laddstolpsikonen i menyn till vänster), med sin Chargebox Identity som namn.

Kräver laddboxen en RFID-bricka för att starta laddningen? Gnister startar inte laddningen själv, utan laddboxen behöver starta när bilen kopplas in. Slå i så fall på fri laddning under fliken "Authorization", eller hör av dig till oss.

Support?

Om något är oklart eller krånglar, tveka inte att höra av dig till oss så hjälper vi dig: support@gnister.eu
